uv灯电容和uv灯怎么接线实现调光?

时间:2015-06-04     点击:加载中

UV灯为气体放电灯,气体放电灯分为弧光放电和辉光放电,UV固化中常用UV灯为弧光放电灯,uv灯的工作原理是:在真空的石英管中加入定量的高纯汞(水银),通过对两端电极提供电压差(压降),产生离子放电,从而产生紫外线辐射。达到物品烘干目的,比一般的电热管加热有很多好处,在此不作列举。
先说说UV烘干机的组成部分:首先讲整体:主架,配4只万向脚轮;炉盖,外壳烤漆,内铺高温棉,内胆不锈钢板制造,配4个UV灯管、灯罩;输送马达、调速器、铁氟龙网带。

控制部分电器:电源开关、急停开关、旋转开关、欧姆龙温控表、大华累时器、电流表、电压表;2510正泰接触器4个、1210接触器8个、运风马达过载保护 ;温控表控制运风马达,到达相应温度时马达接通,运风马达2个(底下一台,顶上一一台);3KW变压器2台、5.6KW变压器2台;0.10.3.2电容器4个;UV灯分中、高两档可调,四支UV灯管单独控制。
UV紫外线烘干炉的电路接线方法:变压器控制:旋转开关连接2510接触器电感线圈,接通信号接至累时器220V,直接控制变压器380V输入;变压器电源接通后,同时控制1210接触器UV灯中档,设置2档旋转开关,控制2个1210接触器,具体接线后面分解,可调节灯管亮度。

那么uv变压器与uv电容器、UV灯管怎么接线实现调光的?

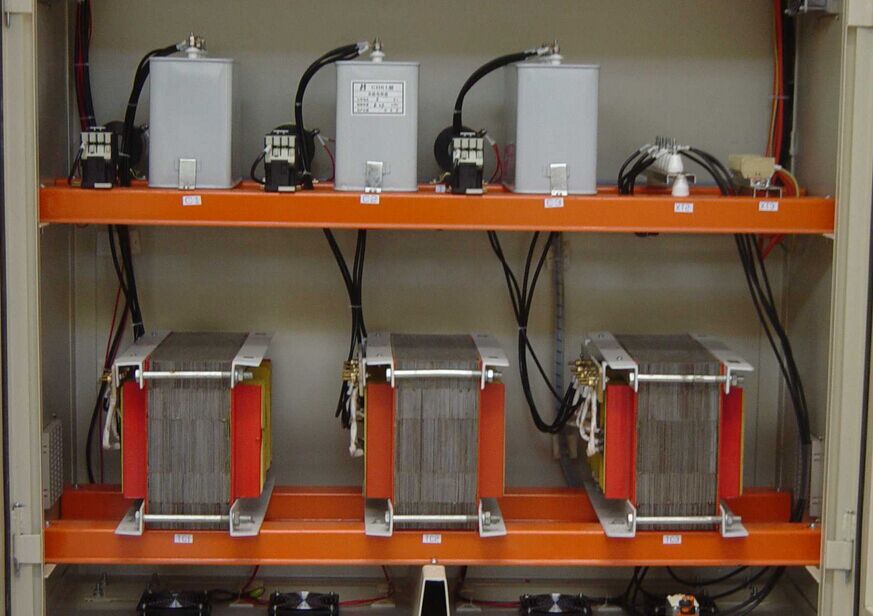

uv灯电容与uv灯接线图
变压器有0,1,2,3共四个接头,电容器有0,10,3,2共四个接头,分别表示不同的功率和容量。
由于这台UV机有4只灯,而且分两档控制,所以接触器会比较多,一只就要用到3个接触器,其中一个正泰2510控制变压器输入,两只1210接触器控制电容器。UV灯一头连接变压器的2接线端,电容器0端与变压器0端相连接,电容器10UF与3UF相连接代表中亮度,然后接至1210接触器(E)的常开A一端,另外一端B连接UV灯的另外一头;电容器的2UF接头连接另外一只1210接触器(F)一端C端,另外一端D端连接到接触器(E)的A端,当旋转调节开关时,F接触器闭合,电容器10UF\3UF\2UF全部连接在一起,形成全光。
以上就是本人的接线经验体会,拱各位参考,您还可以点击了解>>uv灯的电路图原理基础知识<<
