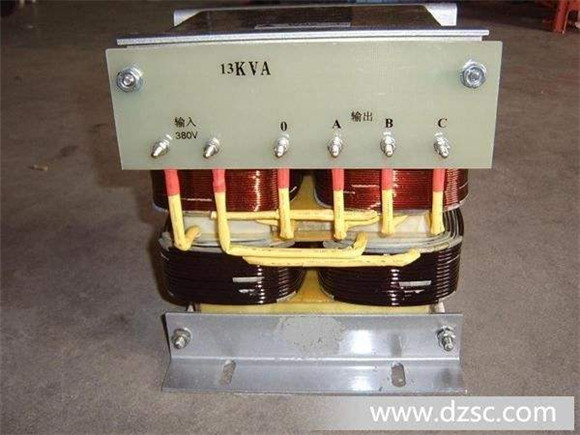

uv变压器采用漏磁升压原理:它是在硅钢制做的铁芯上缠漆包线制作而成,这样的带铁芯的线圈,在瞬间断电时,就会自感产生高压,加在日光灯管的两端的电极(灯丝)上。这个动作是交替进行的,当启辉器(跳泡)闭合时,灯管的灯丝通过镇流器限流导通发热;当启辉器开路时,镇流器就会自感产生高压加在灯管的两端灯丝上,灯丝发射电子轰击管壁的萤光粉发光,启辉器反复几次通断,就会反复几次这样的动作,从而打通灯管。当灯管正常发光时,内阻变小,启辉器就始终保持开路状态,这样电流就稳定的通过灯管、镇流器工作了,使灯管正常发光。那如果uv变压器坏了如何测量?


变压器绕组的直流电阻的测量:

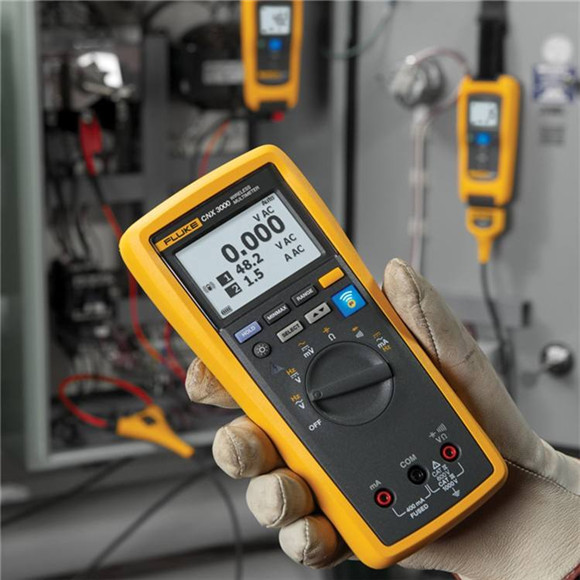

变压器绕组的直流电阻很小,使用万用表的R×1Ω挡检测可判断变压器绕组有无短路或断路情况。通常情况下,电源变压器(降压式)初级绕组的直流电阻多为几十欧姆至上百欧姆,次级直流电阻多为零点几欧姆至几欧姆。相对于变压器,变压器绕组的直流电阻一般很小,只有零点几欧姆,
变压器绝缘性能的检测:
变压器绝缘性能可利用指针式万用表的R×10k挡进行简易测量。分别测量变压器铁芯与初级、初级与各次级、铁芯与各次级、静电屏蔽层与初次级、次级各绕组间的电阻值,万用表的指针应指在无穷大处不动或阻值应大于100mΩ,否则说明变压器绝缘性能不良,如图167所示。
电源变压器空载电压的检测:
将电源变压器的初级连接220V市电,利用万用表交流电压连接,依次测出各绕组的空载电压值应符合要求值,允许误差范围一般为高压绕组≤±10%;低压绕组<±5%。带中心抽头的两组对称绕组的电压差应为≤±2%
功率小的uv变压器测量:
对于在30W左右的电源变压器,用万用表的*1欧档,轻轻擦磨它的初级接头,可以看到小的火花,这是由于线圈的电感造成的.如果只有直流电阻(内部已经短路,就不会看到火花了).
对于功率小的电源变压器,将万用表的低压直流档(如2.5伏)接在初级,然后用一节电池在它的次级擦磨(即快速通断),这时万用表的指针会有大幅的摆动,这也可以证明变压器是好的.
根据电池与电表的接法,我们还可以判断初级线圈与次线圈的首尾.确定它们的极性,(根据楞次定律)
