uv灯的电路图[接线图]原理基础知识
UV灯管是气体放电灯，在石英灯管中充以高压水银蒸气，或再添加金属卤化物，启辉后辐射强紫外线，工业用UV灯管光谱范围是200nm-450nm，以365nm或420nm为中心。

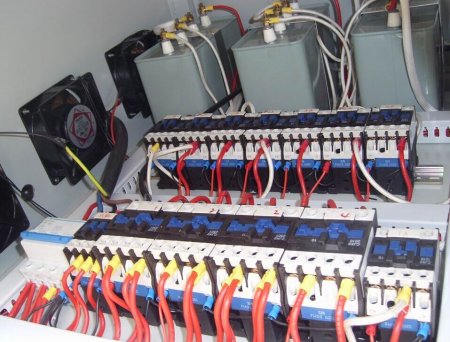

UV灯管的供电方式以采用漏磁变压器为主，初级绕组可选择110、220V或380V输入，次级绕组输出110v~3000V（灯管功率不同，工作电压不同）。电路中连接一个或几个电容器，再与UV灯管管相接，由于电容器的存在，也使灯管的电流处于稳定状态。另外根据电容器的参数或个数不同，连接方式不同，可利用电容对UV灯管管功率进行有效调节，达到半功或全功率工作状态。

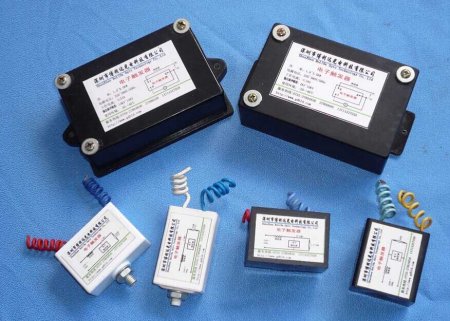

UV灯的功率小于3kW时，常用镇流器触发器点灯电路。因为UV灯一般需要用高压来触发点亮，但不能用镇流器产生太高电压，所以就要在灯管前并联一个电子触发器，在按SBxt接通电路后，灯管一般启动不起来，点不亮。这时接通SB按钮，电子启动器短接产生高压来点亮灯管。但短接过程一定要在几秒钟一触即离，否则会烧毁电子启动器。
UV光源电路的特点是高功率、高电压，因此心脏器件是高功率的，通常用漏磁变压器。UV灯是高温器件，点燃时表面温度高达600~800℃，温度控制和散热系统十分关键，温度控制器与散热风机或水冷系统联动控制是关键控制。高压高功率电路的漏民保护系统关系到从业人员的生合安全。
UV灯管管在点亮的时候，管电流会一点点的上升，电压也是一样，不过，电流上升较慢，电压上升的较快，最后，灯管的管电流停止的时候，也就是灯管内部的汞已经完全会发成气态，UV灯管管的各方面性能才完全挥发体现出来。熄灯的时候，由于电路控制，已经切断灯管的供给电压和电流，一切参数消失，也就是说，灯管的电流、电压，也就是没有了。匹配好变压器，电容器就可以了，具体的电路控制，看客户的要求，一般来说配置选择不同，保护功能也是不一样的。
