uv灯基本电路详解[图]

时间:2017-04-11     点击:加载中
UV是紫外线的英文(Ultra-Violet Ray)缩写,UV灯是气体放电灯,在石英灯管中充以高压水银蒸气,启辉后辐射强紫外线,工业用UV灯光谱范围是200nm-450nm,以365nm为中心,它的供电方式以采用漏磁变压器为主,初级绕组可选择220V或380V输入,次级绕组输出130v~1100V(灯管功率不同,工作电压不同),电路中串联一个电容器,再与UV灯管相接,由于电容器的存在,也使电路的功率因数有所提高。
图 1.uv灯搭配电容工作电路图
uv灯搭配电容工作电路图

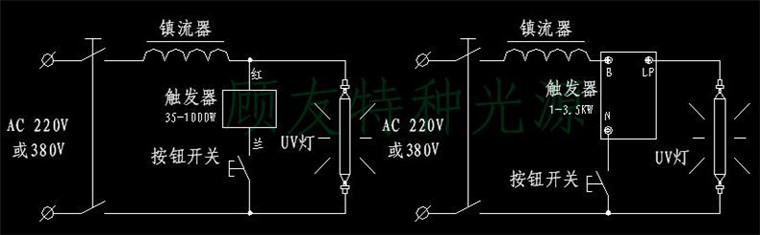

图 2.uv灯搭配触发器的电路图
uv灯搭配触发器的电路图


uv灯在工作的时候要注意三点:
1、首先:UV灯在点亮的时候,管电流会一点点的上升,电压也是一样,不过,电流上升较慢,电压上升的较快,最后,灯管的管电流停止的时候,也就是灯管内部的汞已经完全会发成气态,紫外线灯管的各方面性能才完全挥发体现出来。
2、然后:熄灭UV灯的时候,由于电路控制,已经切断灯管的供给电压和电流,一切参数消失,也就是说,灯管的电流、电压,也就是没有了。电路中连接一个或几个电容器,再与UV灯相接,由于电容器的存在,也使UV灯的电流处于稳定状态。
3、最后:UV灯匹配好变压器,电容器就可以了,具体的电路控制,需要看客户的要求,UV灯的配置选择不同的话,其保护功能也是不一样的。
