uv灯接线图(两种方式)

时间:2017-03-10     点击:加载中
UV灯管是气体放电灯,在石英灯管中充以高压水银蒸气,或再添加金属卤化物,启辉后辐射强紫外线,工业用UV灯管光谱范围是200nm-450nm,以365nm或420nm为中心。
UV灯管的供电方式以采用漏磁变压器为主,初级绕组可选择110、220V或380V输入,次级绕组输出110v~3000V(灯管功率不同,工作电压不同)。
电路中连接一个或几个电容器,再与UV灯管管相接,由于电容器的存在,也使灯管的电流处于稳定状态。
另外根据电容器的参数或个数不同,连接方式不同,可利用电容对UV灯管管功率进行有效调节,达到半功或全功率工作状态。

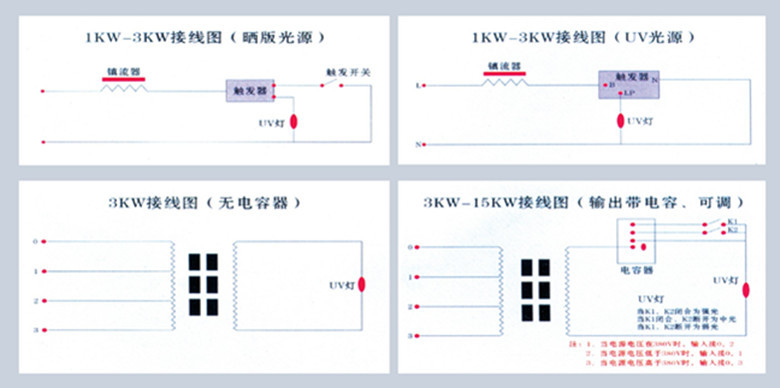

图(1)为uv灯的接线图,1KW~15KW备注:也可致电我公司咨询接线方法
uv灯的四种接线方法
UV灯管电路原理的三个特点:
1.UV灯管管在点亮的时候,管电流会一点点的上升,电压也是一样,不过,电流上升较慢,电压上升的较快,最后,灯管的管电流停止的时候,也就是灯管内部的汞已经完全会发成气态,UV灯管管的各方面性能才完全挥发体现出来。熄灯的时候,由于电路控制,已经切断灯管的供给电压和电流,一切参数消失,也就是说,灯管的电流、电压,也就是没有了。匹配好变压器,电容器就可以了,具体的电路控制,看客户的要求,一般来说配置选择不同,保护功能也是不一样的。
2.UV灯管管基本电路就比较简单,找电工了解即可。
3.作为UV灯管管以及配套变压器、电容的供货厂家,光源可以随货物提供相应的线路连接图,还可以提供各配件的详细制作参数以及维护保养等,用户可以很轻易的自行制作UV光固化机。
在接通电源的瞬间,电源电压经镇流器加到触发器和灯泡两端,灯泡不亮时电阻很大,呈开路状态。触发器在电源电压(220V或380V)下立即开始工作,并产生3KV以上的脉冲高压,施加在灯泡L两端,将灯泡L内常温元素激活成气体并击穿,L呈低阻大电流状态,因而灯泡L两端电压下降,约为30~50V左右,触发器因电压太低而停止工作。整个启辉过程约0.8秒左右。随着灯泡L内气体温度升高,气压可达几个大气压,工作电流逐渐下降至正常工作电流范围,灯电压也逐渐上升至正常工作电压。由于灯泡L和镇流器串联,镇流器限制了灯电流的增加,灯电压始也始终低于电源电压,并始终低于触发器的开启电压,以保证灯泡长期稳定地工作。
安装uv灯的注意事项:

1.安装前要用乙醇将灯管擦拭干净,然后戴上干净的手套拿住灯管。
2.将卡座安装灯管孔用布垫上将灯管穿入,不要让灯管碰到金属端板面,让灯管在布上蹭着穿入。有接线方向的UV灯管必须注意方向。否则会导致灯管破坏,寿命减少或灯管表面过热现象出现。
3.灯管安装就位,用手拿住灯头在卡座上摆几下看灯管是否是自由状态,这样安装点灯时就不会出现胀裂现象。
4.有时检查灯管时,将UV灯管拆下来观察发现灯管壁上有手纹的痕迹,而且擦不掉。这是因安装灯管时没戴手套,手上的汗液和污物粘在灯管上经高温碳化烧结在石英玻璃晶体上。严重时在污点位置出现漏气使灯管报废。
5.安装或更换UV灯管,清洁灯管灯罩时必须关掉电源,否则会触电。
6.灯管维护要在UV灯使用期间内,在适当时间(1~2个月)用无水乙醇、纱布清洁灯管表面及反射罩表面的反射板,再将UV灯管旋转180℃。灯罩反射板失去镜面效果后就要更换了
7.紫外线高压灯管的再次启动时间间隔为6分钟。
8.工作结束时,关闭UV灯但灯管温度仍很高,需要继续冷却直至达到室温,因此风机要延时工作一段时间再关闭。
9.紫外线高压灯管固定点在磁头处,在燃点时端引线不能悬挂受力。
10.保持管壁清洁,特别是除去油渍、粉尘。因为这些物质在高温的管壁表面会渗和灯管,阻碍紫外光辐射。
